熱脹冷縮-陶瓷纖維模塊為啥不適用？

文章出處：本站瀏覽次數(shù)：710發(fā)表時間：2019-10-12 01:17:00

熱脹冷縮是指物體受熱時會膨脹，遇冷時會收縮的特性。由于物體內(nèi)的粒子（原子）運(yùn)動會隨溫度改變，當(dāng)溫度上升時，粒子的振動幅度加大，令物體膨脹；但當(dāng)溫度下降時，粒子的振動幅度便會減少，使物體收縮。--百度詞條

一般物體大都適用熱脹冷縮這一自然規(guī)律，然而陶瓷纖維模塊受熱后非但不會膨脹，還會有3%以內(nèi)的收縮率。究其原因，源于陶瓷纖維本身的結(jié)構(gòu)特征。

陶瓷纖維的組織結(jié)構(gòu)系由固態(tài)纖維與空氣組成的混合結(jié)構(gòu)，其顯微結(jié)構(gòu)特點(diǎn)是固相和氣相都以連續(xù)相的形式存在。在這種結(jié)構(gòu)中，固態(tài)物質(zhì)以直徑為2~5Um,長度30~250mm的纖維狀形式存在，并構(gòu)成連續(xù)固相骨架，而氣相則連續(xù)存在于纖維材料的骨架間隙之中，氣孔率大于90%。因此陶瓷纖維受熱后的膨脹都會被自身的孔隙折合掉，不會太明顯。這是陶瓷纖維模塊受熱后不膨脹的原因。

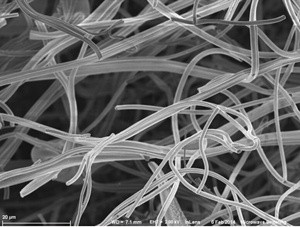

陶瓷纖維掃描電鏡圖

陶瓷纖維模塊在高溫爐膛應(yīng)用過程中，由于長期處于高溫環(huán)境，組成固相骨架的纖維絲因自重或脆性斷裂，導(dǎo)致骨架塌陷，纖維絲聚集，空隙空間減少，因此從外觀上陶瓷纖維產(chǎn)品會有一定的收縮，收縮率一般小于3%。

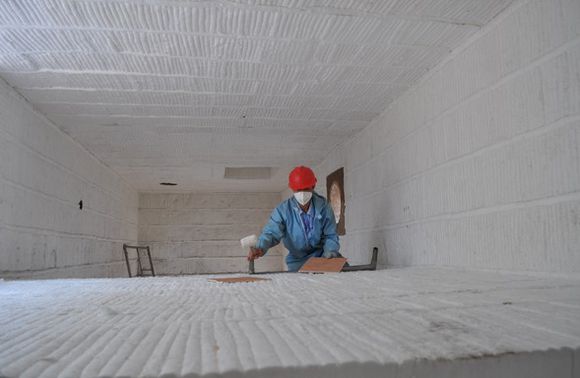

因此陶瓷纖維模塊在應(yīng)用時，要遵循耐火溫度寧高不低的原則合理選材，盡可能減少陶瓷纖維的線性收縮；其次，陶瓷纖維模塊+毯結(jié)構(gòu)在施工過程中盡量擠壓密實(shí)，防止高溫收縮導(dǎo)致爐襯出現(xiàn)縫隙，損壞爐體；同時建議選用陶瓷纖維模塊爐襯時，應(yīng)備有陶瓷纖維棉毯余量，用于后期填塞縫隙。

下一篇：陶瓷纖維模塊替代傳統(tǒng)爐膛是大勢所趨？上一篇：陶瓷纖維模塊超溫使用會燃燒嗎？

我和女房东做爰3,中国无码人妻丰满熟妇啪啪软件,国产精品搬运,城中村勾搭老熟女啪啪

熱脹冷縮-陶瓷纖維模塊為啥不適用？

推薦產(chǎn)品

同類文章排行

最新資訊文章
